单片机电子电路中二极管的作用 电子世界中的单向阀与守护者

在单片机为核心的电子电路中，二极管作为一种基础且至关重要的半导体元件，其功能多样，是确保电路稳定、安全和实现特定功能的关键。简单来说，二极管在电路中扮演着“电子世界的单向阀”和“电路守护者”等多重角色。以下将详细阐述其在单片机电子电路中的几个核心作用。

1. 整流：交流变直流的基石
这是二极管最经典的功能。单片机及其外围芯片通常需要稳定的直流电源（DC）才能工作，而我们从电网获得的是交流电（AC）。利用二极管的单向导电性（电流只能从阳极流向阴极），可以构建整流电路（如半波、全波、桥式整流），将交流电转换为脉动的直流电，再经过滤波、稳压后，为单片机系统提供纯净的直流电源。这是整个系统能够启动和运行的先决条件。

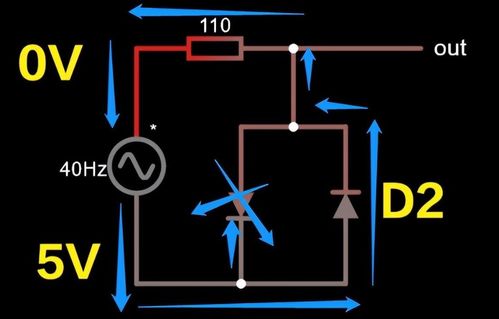

2. 保护：防止反向电压与浪涌冲击
单片机及其I/O引脚非常脆弱，容易因电源反接、感性负载（如继电器、电机）断电时产生的反向电动势（电压尖峰）而损坏。此时，二极管是绝佳的保护元件：

• 电源反接保护：在电源输入端串联一个二极管，可以防止因电源极性接反而导致的电流倒灌，烧毁电路。
• 续流/钳位保护：当驱动继电器或电机时，在其线圈两端反向并联一个二极管（续流二极管）。当控制信号断开时，线圈产生的反向电动势可以通过二极管形成泄放回路，从而将电压钳位在一个安全值（约0.7V的二极管压降加上电源电压），有效保护单片机的驱动三极管或IO口免受高压冲击。
• ESD（静电放电）保护：许多高速数据线（如USB）接口处会使用专门的TVS二极管（一种特殊二极管），用于快速泄放静电脉冲，保护内部芯片。

3. 隔离与防倒灌：实现信号与电源的“单向通行”
在复杂的系统中，常常需要防止电流从一部分电路倒流到另一部分。例如：

• 电源冗余或备份：当系统有主电源和备份电池时，可以在两个电源的通路上分别串联二极管，这样电流只能从电源流向系统，而不会从一个电源倒灌到另一个电源，实现了自动切换和隔离。
• 信号隔离：在数字信号传输中，有时需要防止信号线之间的相互干扰，二极管可以用于构建简单的与门、或门逻辑，或用于电平转换电路中的单向导通。

4. 稳压：提供稳定的参考电压
利用齐纳二极管（稳压二极管）的反向击穿特性，可以在电路中建立一个稳定的电压基准点。在单片机电路中，它常被用于：

• 为ADC（模数转换器）提供参考电压，确保采样精度。
• 在简单的线性稳压电源中作为电压基准元件。
• 保护敏感引脚，将其电压钳位在安全范围内。

5. 逻辑与信号处理：参与构成基础门电路
在早期的数字电路以及一些简单的单片机外围电路中，二极管可以用于搭建基本的与门、或门逻辑电路，实现对数字信号的基本处理。虽然现在复杂逻辑多由专用逻辑芯片或单片机软件实现，但在一些对成本极其敏感或需要极简电路的应用中，二极管逻辑仍有其用武之地。

6. 发光指示：人机交互的窗口
发光二极管（LED）是二极管家族中的重要成员，在单片机系统中无处不在：

• 状态指示：显示电源通断、系统运行状态、错误报警等。
• 功能指示：如按键背光、设备工作模式显示等。
• 光耦合：在光电耦合器中，LED作为发光端，与光敏元件配合，实现电气隔离的信号传输，这在强电弱电隔离场合至关重要。

****
二极管在单片机电子电路中绝非可有可无。从供电的源头（整流），到运行中的守护（保护），再到信号的传递与处理（隔离、逻辑），乃至人机交互（LED指示），它都发挥着不可替代的作用。深入理解并合理应用二极管，是设计出稳定、可靠、高效的单片机系统的基石之一。它虽小，却是构筑整个智能电子世界的核心砖瓦。
